養(yǎng)殖防滲土工膜焊接工作實(shí)施技巧
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/5/17

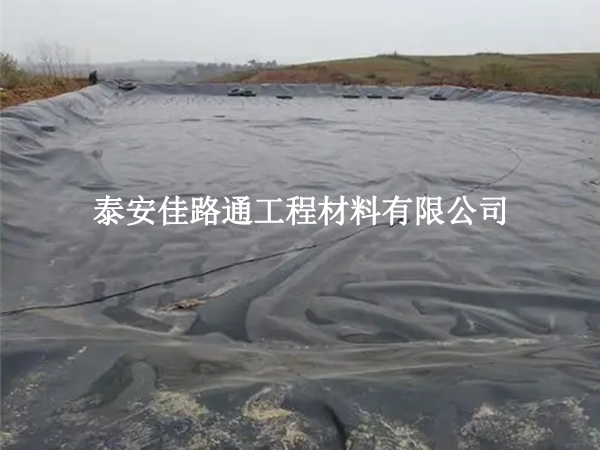

在養(yǎng)殖場建設(shè)中，防滲土工膜的焊接質(zhì)量直接關(guān)系到養(yǎng)殖池的防滲效果和使用壽命。高質(zhì)量的焊接不僅能有效防止養(yǎng)殖水體滲漏，還能避免土壤污染和資源浪費(fèi)。以下將詳細(xì)介紹養(yǎng)殖防滲土工膜焊接工作的實(shí)施技巧。焊接前準(zhǔn)備材料檢查在焊接前，需對防滲土工膜進(jìn)行全面檢查。查看土工膜表面是否存在破損、孔洞、褶皺等缺陷。對于有破損的土工膜，應(yīng)及時(shí)進(jìn)行修補(bǔ)或更換，確保用于焊接的土工膜質(zhì)量符合要求。同時(shí)，檢查土工膜的規(guī)格、型號是否與設(shè)計(jì)要求一致，包括厚度、材質(zhì)等參數(shù)。設(shè)備調(diào)試焊接設(shè)備是保證焊接質(zhì)量的關(guān)鍵。根據(jù)土工膜的材質(zhì)和厚度，選擇合適的焊接設(shè)備，如熱楔式焊接機(jī)或擠出式焊接機(jī)。在使用前，對焊接設(shè)備進(jìn)行調(diào)試，檢查設(shè)備的溫度控制、壓力調(diào)節(jié)、行走速度等功能是否正常。設(shè)定合適的焊接溫度，一般熱楔式焊接機(jī)的溫度范圍在 200 - 300℃之間，具體溫度需根據(jù)土工膜的材質(zhì)和厚度進(jìn)行調(diào)整。調(diào)試設(shè)備的壓力，確保焊接時(shí)土工膜能夠緊密貼合，但壓力不宜過大，以免損壞土工膜。場地清理焊接場地應(yīng)保持清潔、干燥、平整。清除場地內(nèi)的雜物、尖銳物體等，防止在焊接過程中劃傷土工膜。對于不平整的地面，應(yīng)進(jìn)行適當(dāng)?shù)钠秸幚�，避免土工膜在鋪設(shè)和焊接時(shí)出現(xiàn)褶皺或懸空現(xiàn)象。焊接過程實(shí)施土工膜鋪設(shè)將待焊接的防滲土工膜按照設(shè)計(jì)要求鋪設(shè)在養(yǎng)殖池基礎(chǔ)上。鋪設(shè)時(shí)要注意土工膜的搭接方向，一般采用順坡鋪設(shè)的方式，搭接寬度應(yīng)符合規(guī)范要求，通常為 10 - 15cm。在鋪設(shè)過程中，要盡量減少土工膜的褶皺和拉伸，確保土工膜平整地貼合在基礎(chǔ)上。試焊在正式焊接前，應(yīng)進(jìn)行試焊。選取一小段土工膜進(jìn)行試焊，檢查焊接效果。試焊時(shí)，要調(diào)整好焊接設(shè)備的參數(shù)，如溫度、壓力、行走速度等，觀察焊接后的土工膜是否能夠牢固粘合，焊縫是否均勻、平整、無氣泡和褶皺。如果試焊效果不理想，應(yīng)及時(shí)調(diào)整焊接參數(shù)，直到達(dá)到滿意的焊接效果為止。正式焊接正式焊接時(shí)，要嚴(yán)格按照試焊確定的參數(shù)進(jìn)行操作。焊接人員應(yīng)沿著土工膜的搭接方向勻速移動(dòng)焊接設(shè)備，保持焊接速度穩(wěn)定。在焊接過程中，要注意觀察焊縫的質(zhì)量，如發(fā)現(xiàn)焊縫有異常情況，如漏焊、虛焊、焊縫過寬或過窄等，應(yīng)立即停止焊接，分析原因并進(jìn)行調(diào)整后再繼續(xù)焊接。對于大面積的土工膜焊接，可以采用分段焊接的方式，每段焊接完成后，要對焊縫進(jìn)行檢查，確保焊接質(zhì)量。特殊部位焊接在養(yǎng)殖池的邊角、管道穿膜處等特殊部位，焊接難度較大，需要采取特殊的焊接方法。對于邊角部位，可以將土工膜進(jìn)行適當(dāng)?shù)牟眉艉驼郫B，使焊接面能夠緊密貼合。在管道穿膜處，應(yīng)先在土工膜上開一個(gè)比管道直徑稍大的孔，然后將土工膜套在管道上，采用擠出式焊接的方式進(jìn)行密封焊接，確保焊接處無滲漏。焊接后檢查與處理外觀檢查焊接完成后，首先要進(jìn)行外觀檢查。檢查焊縫是否均勻、平整，有無氣泡、褶皺、漏焊、虛焊等缺陷。焊縫的顏色應(yīng)均勻一致，無明顯的燒焦或未熔合現(xiàn)象。對于檢查出的缺陷，應(yīng)及時(shí)進(jìn)行標(biāo)記，并進(jìn)行修補(bǔ)。修補(bǔ)方法對于小的漏焊或虛焊部位，可以采用擠出式焊接進(jìn)行修補(bǔ)。將擠出式焊接機(jī)的焊條加熱至熔融狀態(tài)，然后沿著缺陷部位進(jìn)行焊接，使焊條與土工膜充分融合。對于較大的破損部位，應(yīng)先將破損處的土工膜清理干凈，然后裁剪一塊與破損部位大小相當(dāng)?shù)耐凉つぱa(bǔ)丁，采用熱楔式焊接或擠出式焊接的方式將補(bǔ)丁牢固地焊接在破損處。強(qiáng)度檢測為了確保焊接質(zhì)量，還需要進(jìn)行強(qiáng)度檢測。可以采用拉力試驗(yàn)的方法，在焊縫處裁取一定尺寸的試樣，通過拉力試驗(yàn)機(jī)進(jìn)行拉伸試驗(yàn)，檢測焊縫的抗拉強(qiáng)度是否符合要求。一般來說，焊縫的抗拉強(qiáng)度應(yīng)不低于母材抗拉強(qiáng)度的 80%。注意事項(xiàng)人員培訓(xùn)焊接工作應(yīng)由經(jīng)過專業(yè)培訓(xùn)的人員進(jìn)行操作。操作人員應(yīng)熟悉焊接設(shè)備的性能和使用方法，掌握焊接工藝和技巧。在操作過程中，要嚴(yán)格遵守**操作規(guī)程，佩戴好個(gè)人防護(hù)用品，如手套、護(hù)目鏡等。環(huán)境要求焊接工作應(yīng)在適宜的環(huán)境條件下進(jìn)行。避免在雨天、大風(fēng)天或溫度過低的環(huán)境下進(jìn)行焊接，因?yàn)檫@些環(huán)境因素可能會(huì)影響焊接質(zhì)量。一般來說，焊接環(huán)境的溫度應(yīng)在 5℃以上，風(fēng)速不宜過大。記錄與存檔在焊接過程中，要做好詳細(xì)的記錄，包括焊接時(shí)間、地點(diǎn)、焊接人員、焊接參數(shù)、焊接質(zhì)量檢測結(jié)果等信息。這些記錄將作為工程質(zhì)量驗(yàn)收的重要依據(jù)，同時(shí)也有利于后期的維護(hù)和管理。總之，養(yǎng)殖防滲土工膜的焊接工作是一項(xiàng)技術(shù)性較強(qiáng)的工作，需要嚴(yán)格按照規(guī)范和要求進(jìn)行操作。通過做好焊接前的準(zhǔn)備工作、掌握正確的焊接技巧、加強(qiáng)焊接后的檢查和處理，可以有效**土工膜的焊接質(zhì)量，確保養(yǎng)殖池的防滲效果。
